Description

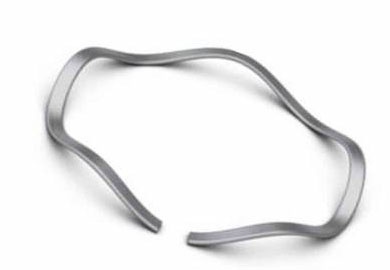

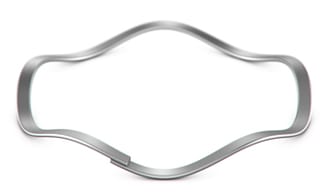

Jednozávitové vlnové pružiny typu s mezerou a s přesahem se využívají v různých aplikacích k usnadnění radiálního roztažení nebo zvětšení průměru uvnitř otvoru pouzdra bez zadrhávání nebo zasekávání, které je běžné u lisovaných vlnových podložek. Jak jejich názvy naznačují, pružina typu s mezerou má mezi svými konci ponechanou mezeru, zatímco pružina typu s přesahem má překrývající se konce. Tento design umožňuje volný pohyb konců po obvodu při roztažení vnějšího průměru pružiny pod zatížením.
Například vnější průměr vlnového kroužku typu s mezerou má vůli 0,50 mm na jedné straně v otvoru. Jeho vnitřní průměr obklopuje hřídel s vůlí 0,25 mm na jedné straně. Při deformaci pružiny se oba průměry zvětšují, dokud vnější průměr nenarazí na otvor. Další deformace způsobuje uzavírání mezer mezi konci pružiny, zatímco její vnější průměr tlačí na stěny otvoru. Pružina typu s přesahem umožňuje obdobnou cyklickou činnost.
Vlnové pružiny typu s mezerou a s přesahem jsou navrženy tak, aby odpovídaly běžným metrickým ložiskovým rozměrům. Série YSSB je dostupná v průměrech od 9 mm do 580 mm.
Použitými materiály jsou uhlíková ocel a nerezová ocel 17-7 PH/C, alternativní materiály jsou k dispozici na vyžádání.

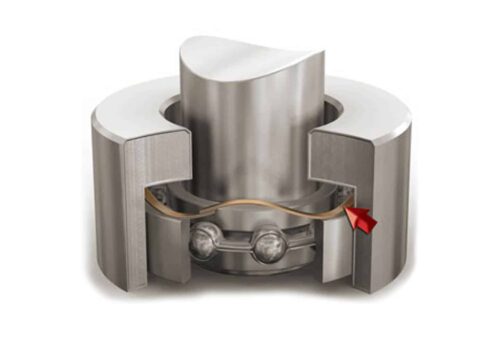

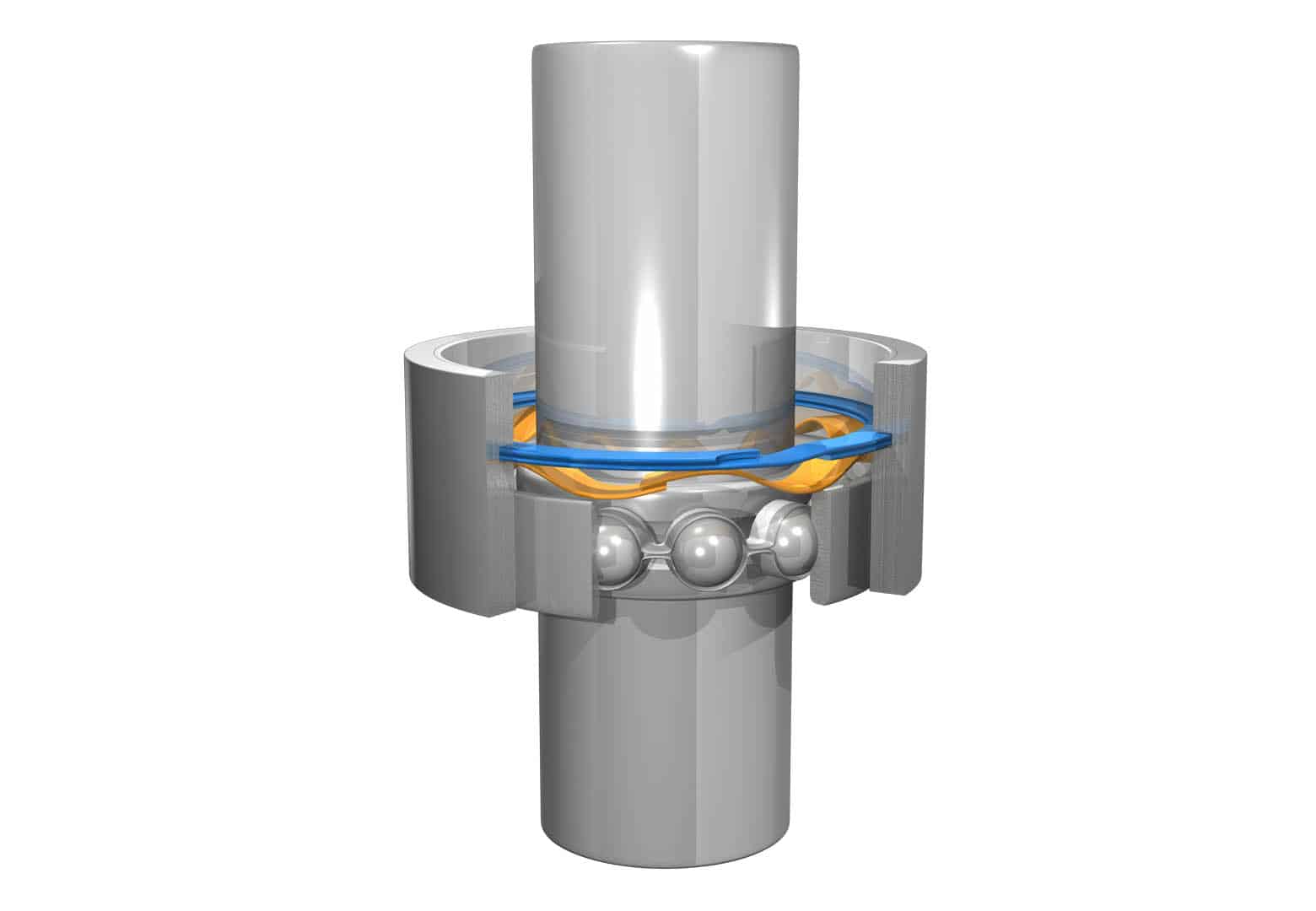

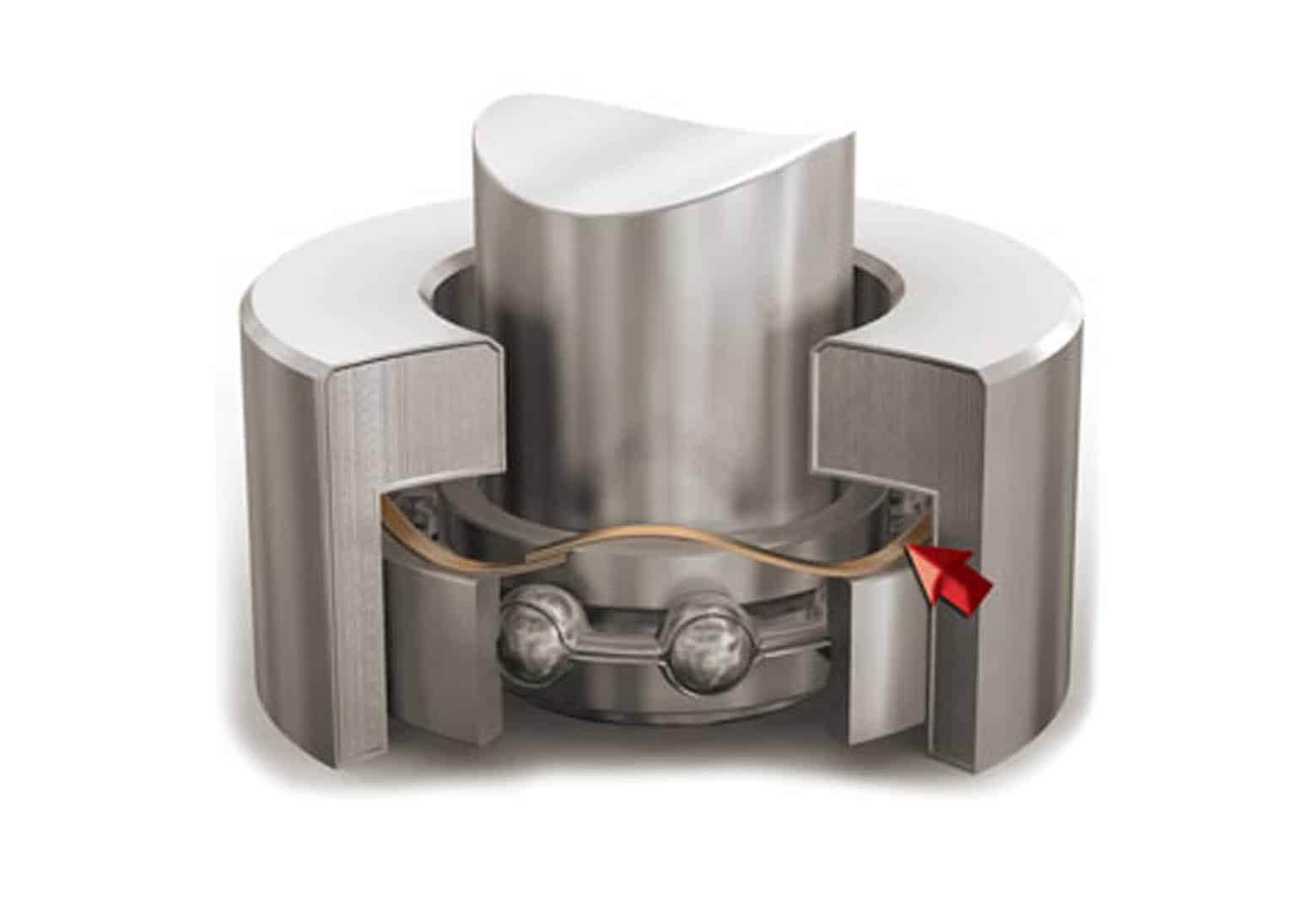

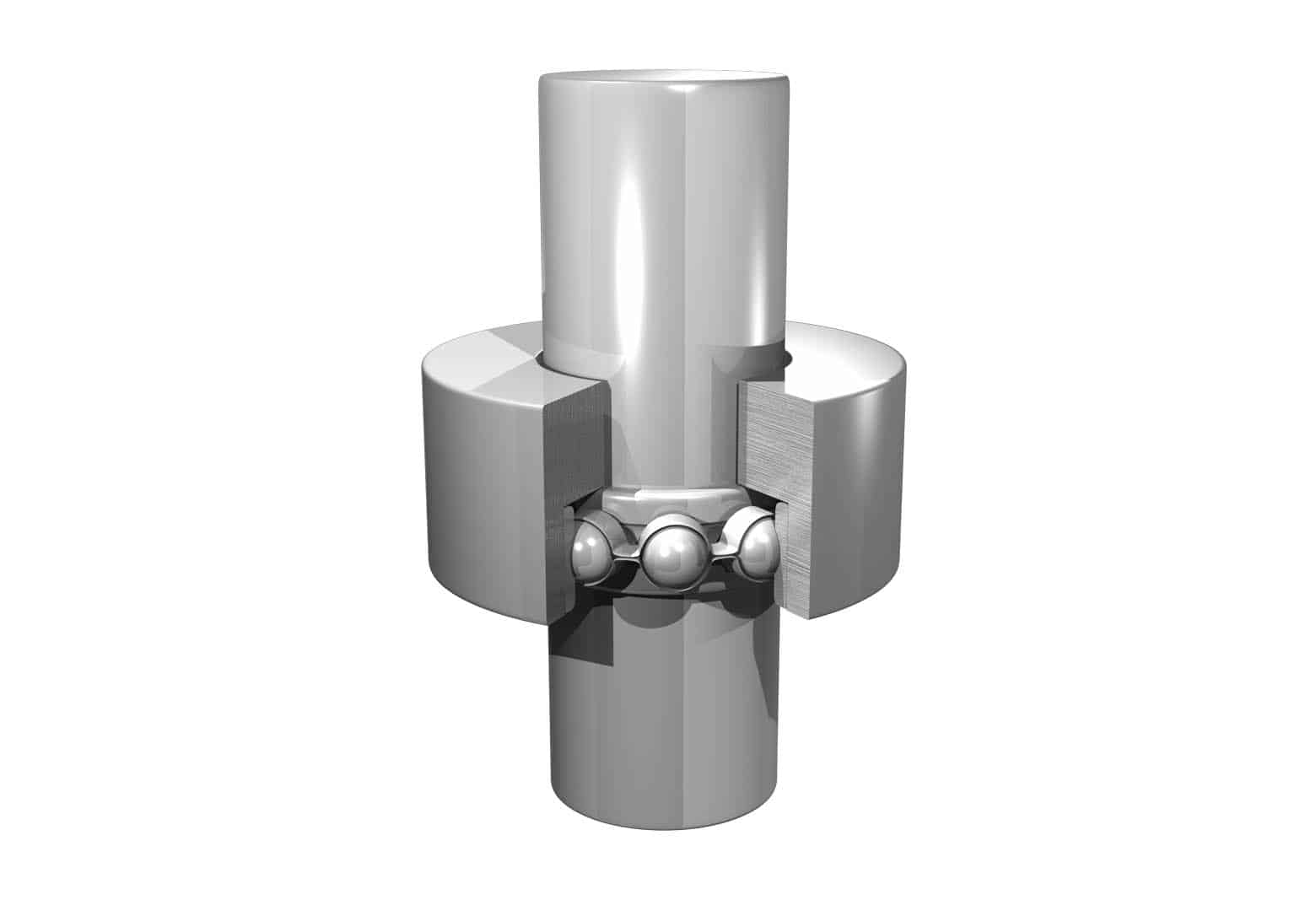

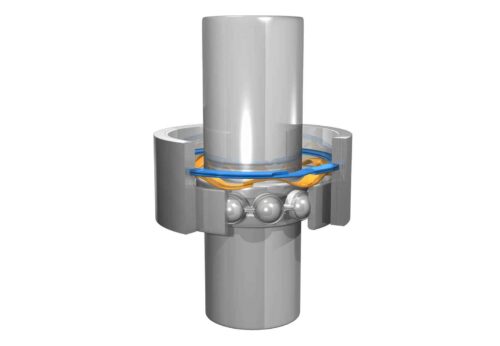

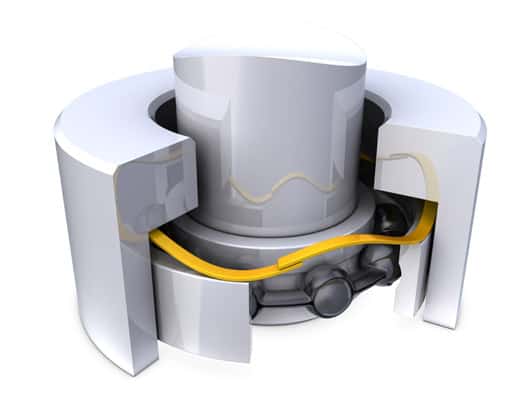

Tyto pružiny se používají k předpětí kruhových ložisek za účelem eliminace vůle a minimalizace hluku ložisek. Konstantní lehký až střední tlak, který vyvíjejí, eliminuje vůli mezi kuličkovými ložisky a vnitřním a vnějším kroužkem ložiska. Předpětí může snížit riziko poškození ložisek v důsledku vibrací (zatížení vibracemi) a opotřebení způsobeného opakovanými i nepravidelnými nárazy.
